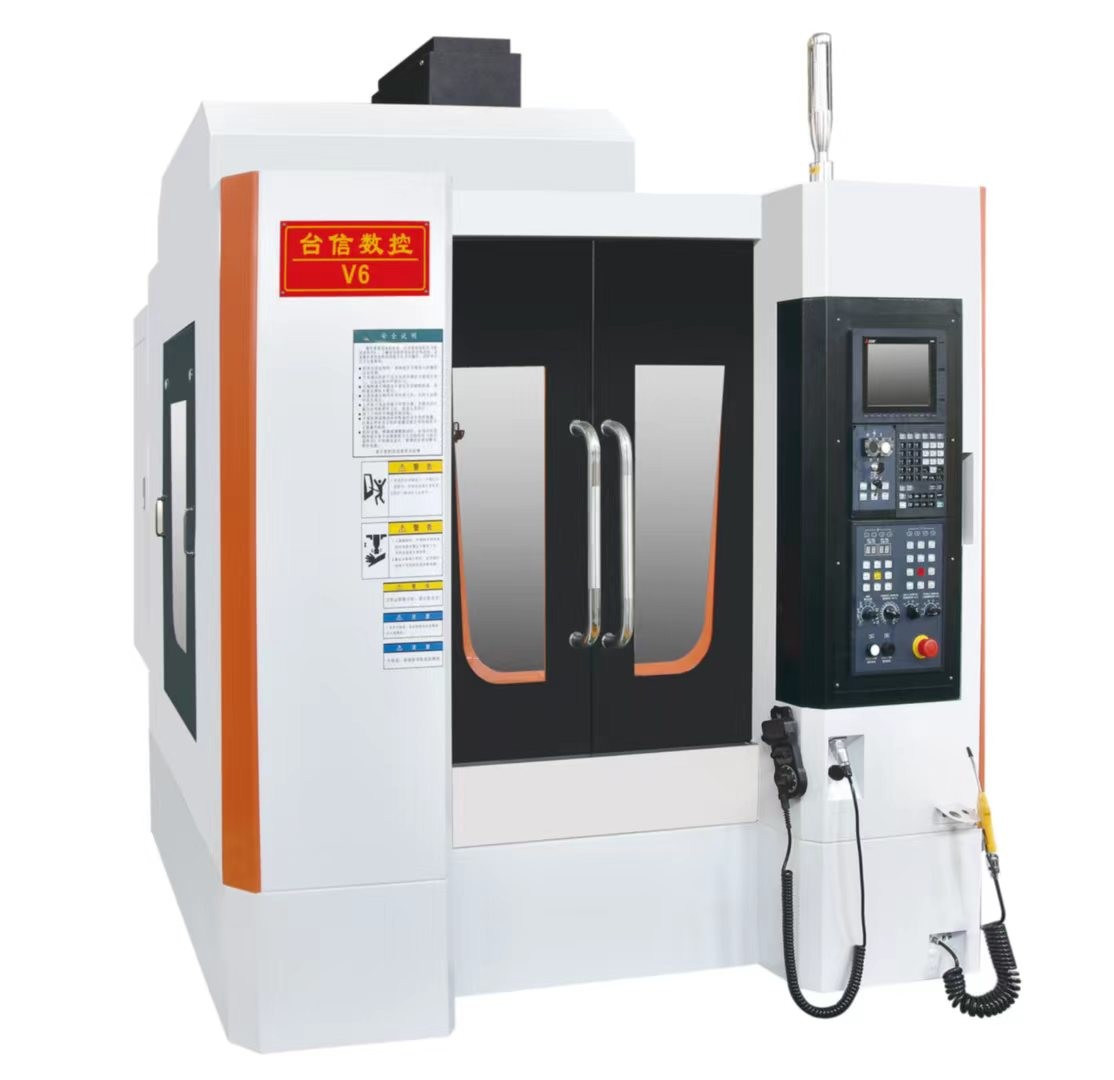

Doğrusal Demiryolu İşlem Merkezi Serisi (üç eksenli doğrusal demiryolu) TXC-V9

Adı/Model: TXC-V6

Çalışma tezgahı: 700 x 420 mm

Üç eksenli yolculuk (X/Y/Z): 600/450/400 mm

Spindle uç yüzünden çalışma masasına mesafe: 120-520 mm

Döner merkezinden sütun rehber rayına mesafe: 480 mm

X-eksen ray özellikleri: 30 mm

Y-eksen ray özellikleri: 30 mm

Z-eksen ray özellikleri: 35 mm

T yuvası (sayı - boyut x aralık) 5 - 18 x 100

Çalışma masası yükü: 350 kg

BT2 - BT2 - BT2 - BT2 - BT2 - BT3 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4

Spindle maksimum hızı: 12000 rpm

Döner gücü: 7.5 KW

X/Y/Z üç eksenli motor gücü: 1.5/1.5/3 KW

X/Y/Z top vida özellikleri: 3216 mm

Üç eksenli hızlı geçiş hızı: 48/48/48 m/min

Üç eksenli kesim hızı: 1-12000 mm/min

Konumlama doğruluğu: ± 0,003/300 mm

Tekrar konumlandırma doğruluğu: ±0,003 mm

Makine ağırlığı: 4 ton

Makine boyutu: 2400 x 2500 x 2600 mm
